공법 소개 Construction methods

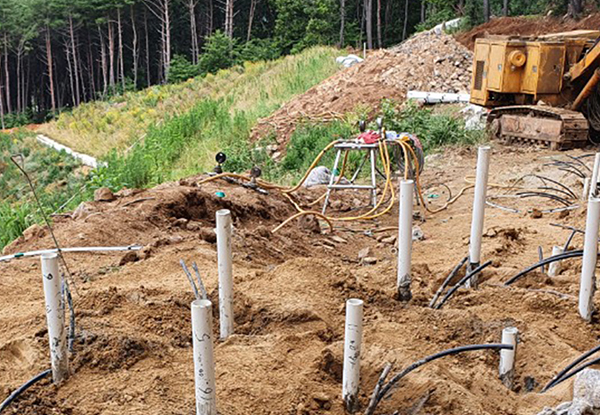

PEG 공법이란?
액상의 유동화 겔을 형성시켜 감소된 유동성의 그라우트체를 토립자 공극에 주입압력 조절을 통하여 시공하는 공법
특징
– 응결(겔화)후에도 주입가능정도의 유동성 발휘
– 그라우트체의 수축변화가 전무하여 내구성이 우수
– 재료의 용탈과 유실이 없어 확실한 그라우팅 효과 발휘
– 수중 불분리성으로 유수주입효과가 우수하며, 환경 친화적임
공법 비교표
| 구분 | PEG 그라우팅 | 물유리계 그라우팅 | 광물계 그라우팅 |
|---|---|---|---|
| 공법개요 | 광물계 급결재와 시멘트의 화학반응 및 현탁액 침강방지제에 의한 친환경 그라우팅 시공 방법 | 지반을 천공한 후, 지중에 이중관 주입 Rod를 설치한 후, 선단장치를 통해 주입재를대상지반에 주입하는 2.0 Shot 방식의 저압 침투 주입 공법 | 지반 천공하고 지중에 이중관 주입 Rod를 설치후, 시멘트계 주입제를 선단장치를 통해 대상지반에 주입하는 2.0 Shot 방식 저압 침투 주입 공법 |
| 시공순서 | 1. 천공(φ40.5/φ73mm) 2. 천공 후 주입용 관 삽입 3. PEG 주입 4. Step 마다 설계량의 PEG 주입재주입 |
1. 천공(φ40.5mm) 2. 이중관 외관으로 압력수압 공급 ⇒ 특수선단 장치 돌출 3. Grout 주입관으로 전환 4. Step마다 유도공간으로 주입 |
1. 천공(φ40.5/φ73mm) 2. 천공 후 주입용 이중관 삽입 3. 순결성주입 → 대공극충진 4. 침투성주입 → 미세공극충진 5. 3,4 반복주입후 1step 인발 |
| PEG 공법의 경우 유사 공법에 비하여 장비구성 및 시공이 단순하여 공기에 있어 다소 유리함. | |||
| 강도시험 및 길이변화 |  7.43(28일/Mpa) |
 3.24(28일/Mpa) |
 4.94(28일/Mpa) |
| PEG 공법의 지속적인 강도발현으로 의한 압축강도가 높아 타공법에 지반 보강효과가 우수하여, 점토와 같은 낮은전단강도 지반에서도 보강효과가 우수함 | |||
| 어독성 시험 | 어독성 시험결과 물유리계 공법의 경우 개체수 폐사가 높은 것으로 확인 되었으며, pH의농도가 상승되어 환경에 비치는 영항이 높은 것으로 확인됨 | ||
| 주입성능 | PEG그라우팅 공법의 경우 수중 주입효과 확인 시험결과 유수에서도 주입이 가능한 것으로 확인 되었으며, 염소 및 황산이온에 대한 저항성이 우수하여 바닷물에서도 차수 및 보강효과가 우수한 것으로 확인됨 | ||
| 신기술 | – | – | – |
| ISO | – | – | – |
| 공사비 | 물유리계에 비하여 미소하게 높으나, 확실한 품질 확보 가능 | ||
| 추천 | ◎ | ||
